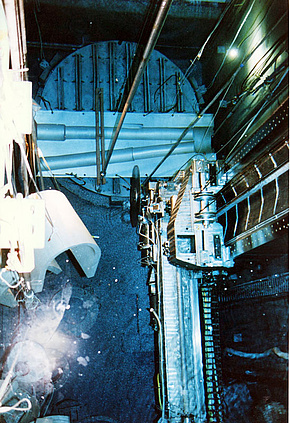

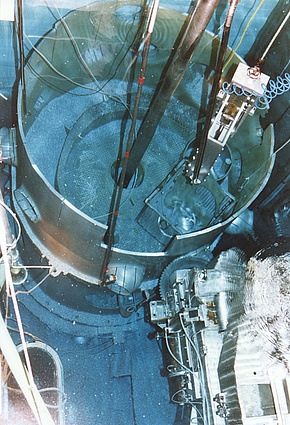

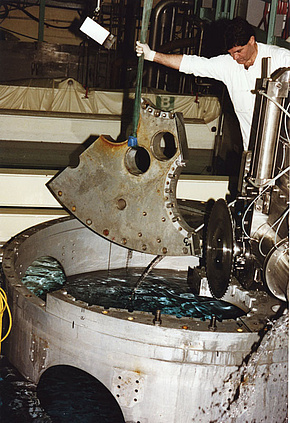

Les outillages spécifiques de découpe, dits "de libération" du bloc pile, ont tous été dérivés de ceux destinés aux opérations de maintenance effectuées par l’ILL. Ils correspondaient systématiquement à deux critères :

• ils devaient pouvoir être construits à l'"atelier chaud" (usinage sous rayonnement) de l’ILL.
• ils devaient être réversibles, c’est-à-dire toujours extractibles en cas de casse. On utilisa par exemple, des molettes sans production de copeaux, des fraises avec production de copeaux, des molettes pour découpe du graphite, des scies à fil diamanté, des scies alternatives sans cadre, etc.

Les tolérances sur les plans étant relativement larges, il est toujours préférable de se fier aux côtes réelles. Il a donc fallu, comme expliqué plus loin, relever précisément les différents axes de référence (canaux et bloc pile). On utilisa pour cela des mires sous eau, des visées avec déviation du faisceau (pour éviter le rayonnement gamma) selon la technique éprouvée des physiciens (prisme de déviation).
